活 接 头 快换接头 异径活接头 快换接头
活接头(10MPa)、异径活接头(10MPa) JB/ZQ4416~4417-86


标记示例:公称通径DN为15mm的活接头;
活接头15JB/ZQ4416-86
公称
通径DN
锥管
螺纹D
d1
d2
d3
B
l
L
D1
S
重量kg
8
Rc1/4
M24×1.5
8
19
19
11
50
30
27
0.11
12
Rc3/8
M27×1.5
12
22
22
12
53
39
34
0.15
15
Rc1/2
M33×2
15
27
24
15
55
40
36
0.24
20
Rc3/4
M42×2
20
35
26
17
56
51
46
0.35
25
Rc1
M52×2
25
42
30
19
68
66
60
0.76
40
Rc11/2
M68×2
38
57
34
23
76
82
75
1.08
50
Rc2
M85×2
50
72
36
26
78
98
90
1.88




公称
通径
DN
锥管
螺纹
do
d1
d2
lo
l
L
B
1
D1
扳手尺寸
重量
kg
内螺纹D
外螺纹d
S
S1
8
Rc1/4
Rc1/4
8
M24×1.5
10
6
11
60
19
12
30
27
18
0.12
10
Rc3/8
Rc3/4
12
M27×1.5
22
6.4
12
66
22
12
39
34
21
0.17
15
Rc1/2
Rc1/2
15
M33×2
27
8.2
15
71
24
14
40
36
24
0.29
标记示例:公称通径DN为8mm的异径活接头;异径活接头8(JB/ZQ4417-86)
快换接头(两端开闭式)(JB/ZQ4434-86)



公称
通径
DN
额定
流量
L/min
D
d
L
l
S
重量
kg
6
6.3
28
M16×1.5
67
13
19
0.144
8
25
31
M22×1.5
70
13
22
0.244
10
40
36
M27×1.5
76
13
27
0.347
15
63
40
M30×1.5
87
16
30
0.449
20
100
48
M36×2
97
16
36
0.718
25
160
56
M42×2
110
20
46
1.199
32
250
66
M52×2
129
22
55
1.841
40
400
77
M60×2
145
26
65
2.715
50
630
82
M68×2
157
30
70
3.985
1、标记示例:公称通径DN 为15mm 的快换接头,快换接头15(JB/ZQ4434-86)。

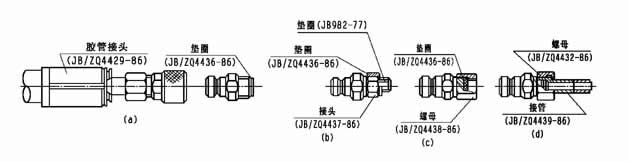

2、联接形式示例:(a)一端接胶管接头,另一端为外螺纹,加上密封垫圈后可以直接拧在气、液压缸及气、液元件上;
(b)一端接胶管接头,另一端接上“过渡接头”(JB/ZQ4437-86),可以与各种采用标准管接头螺纹的液压缸、气缸及各种气、液压元件联接;
(C)一端接胶管接头,另一端接联接“螺母”(JB/ZQ4438-56),可与相应通径的接头联接;
(d)一端接胶管接头,另一端与联接螺母、接管(JB/ZQ4439-86)等联接,并通过接管与钢管焊接。

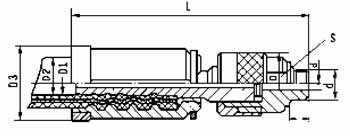

快换接头(两端开放式)(JB/ZQ4435-86)
  标记示例:公称通径DN 为15mm,d 为M22 × 1.5 的快换接头:快换接头15 JB/ZQ4435-86
公称
通径
DN
D1
胶管直径
工作压力
MPa
D3
D
do
s
l
L
S


kg
D2
I
II
III
I
II
III
min
max
min
max
min
max
6
8
15.1
17.3
16.7
18.9
18.5
20.7
17.5
30
33
32
28
5
M10×1
8
110
18
0.380
8
10
17.5
19.7
19.1
21.3
20.9
23.1
16
28
31
35
31
7
M14×1.5
12
115
21
0.470
10
12.5
20.5
23.1
22.1
24.7
23.9
26.5
14
25
27
40
36
10
M18×1.5
12
125
27
0.687
15
16
23.6
26.2
25.2
27.8
27
29.6
10.5
20
22
45
40
13
M22×1.5
14
135
30
0.857
20
22
30.8
33.4
32.4
35.0
34.2
36.8
8
14
16
51
48
18
M27×2
16
150
36
1.260
25
25
35.2
38.0
37.0
39.8
38.8
41.6
87
13
15
58
56
21
M33×2
16
160
46
1.780
32
31.5
41.7
44.7
43.5
46.5
45.3
48.3
4.4
11
12
66
66
28
M42×2
18
180
55
2.660
40
38
48.1
51.1
49.9
62.9
-
-
3.5
9
-
72
72
33
M48×2
20
200
65
3.600
50
51
51.0
64.0
62.8
65.8
-
-
2.6
8
-
86
82
43
M60×2
24
220
70
5.250
